Пожарный рукав: виды, классификация и эксплуатация

Содержание

Для обеспечения безопасности на промышленных и гражданских объектах необходимо четко понимать, что такое пожарный рукав. В технической документации этот элемент представляет собой гибкий трубопровод, главное назначение которого — направленная подача воды или иных пенных растворов к очагу возгорания. Это оборудование является обязательным для комплектации пожарных автомобилей, мотопомп и внутренних кранов зданий.

Устройство и базовые характеристики: из чего состоит линия

В быту это изделие часто может называться просто «шланг», однако технически это сложное многослойное устройство. То, из чего состоит пожарный рукав, напрямую определяет его устойчивость к износу и высокому давлению.

Стандартная конструкция включает:

  • Внутренний гидроизоляционный слой: резиновая, латексная или полимерная камера. Критически важна высокая адгезия (сцепление) этого слоя с внешним каркасом для предотвращения отслоений при скачках давления.
  • Армирующий каркас: плотный текстильный чехол из синтетических нитей (полиэстер, лавсан), который обеспечивает прочность на разрыв.
  • Наружное защитное покрытие: присутствует в моделях с двусторонним полимерным слоем для защиты от истирания и агрессивных химических веществ.

На концах трубопровода закрепляется соединительная арматура (головки типа Богданова), позволяющая герметично подключать изделие к насосу, гидранту или присоединять пожарный ствол.

Классификация: какие бывают пожарные рукава

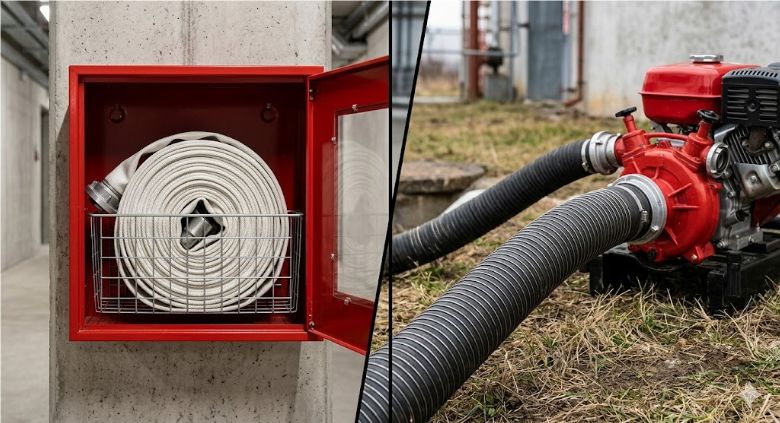

В зависимости от способа применения и условий забора жидкости, выделяют три основные виды пожарных рукавов.

  • Всасывающий рукав (В): Имеет жесткую усиленную конструкцию со стальной спиралью внутри. Назначение — забор воды из открытых водоемов. Стальная проволока предотвращает сплющивание под воздействием вакуума.
  • Напорно-всасывающий рукав (НВ): Комбинированный вид. Эта рукавная линия обладает гибкостью, но армирована спиралью. Используется как для забора жидкости, так и для ее транспортировки под давлением.
  • Напорный рукав (Н): Самая распространенная классификация. Именно такие пожарные рукава лежат в скатках в каждом здании. Они работают исключительно под избыточным давлением.

Технические характеристики (ТТХ) по ГОСТ Р 51049-2019

Ниже приведены эталонные значения для выбора напорных рукавов в соответствии с актуальным стандартом. Это основные ТТХ пожарных рукавов, на которые ориентируются инспекторы при проверке.

Условный проход (DN), мм Тип (назначение) Рабочее давление, МПа Масса 1 м рукава, кг (не более) Длина пожарного рукава, м
51 РПК (для кранов) 1.0 0.25 20 ± 1
51 РПМ (для машин) 1.6 0.45 20 ± 1
66 РПК (для кранов) 1.0 0.35 20 ± 1
66 РПМ (для машин) 1.6 0.55 20 ± 1
77 РПМ (для машин) 1.6 0.65 20 ± 1
150 РПМ (для машин) 1.2 / 1.6 1.20 20 ± 1

Примечание: Стандартная длина пожарного рукава для всасывающих типов (В и НВ) составляет 4 метра.

Заводская маркировка и выбор

В соответствии с ГОСТ Р 51049-2019, на расстоянии 1–1,5 м от соединительной головки наносится несмываемая маркировка пожарных рукавов. Стандартный штамп включает:

  • Тип по месту установки: РПМ (для машин) или РПК (для кранов).
  • Номинальный диаметр пожарного рукава (например, DN 50).
  • Климатическое исполнение: У1 (до -40°C) или УХЛ1 (до -60°C).
  • Знак обращения на рынке Евразийского экономического союза (ЕАС).

Правовые аспекты, хранение и испытания (СНиП и КоАП)

Согласно пункту 50 «Правил противопожарного режима в РФ» (Постановление Правительства №1479), руководитель организации обязан обеспечивать укомплектованность пожарных кранов рукавами и проводить их перекатку не реже 1 раза в год.

Практический кейс: При проверке склада инспектор забраковал линии, которые пролежали в шкафах три года без перекатки. Из-за слеживания внутренний слой слипся. При тестовом пуске магистраль разорвало. Итог: штраф для юридического лица по ст. 20.4 КоАП РФ (от 300 000 рублей) и экстренная замена всего парка оборудования.

Чтобы избежать штрафов, соблюдайте регламент:

  • Испытания: Проверка на герметичность проводится не реже 1 раза в 6 месяцев.

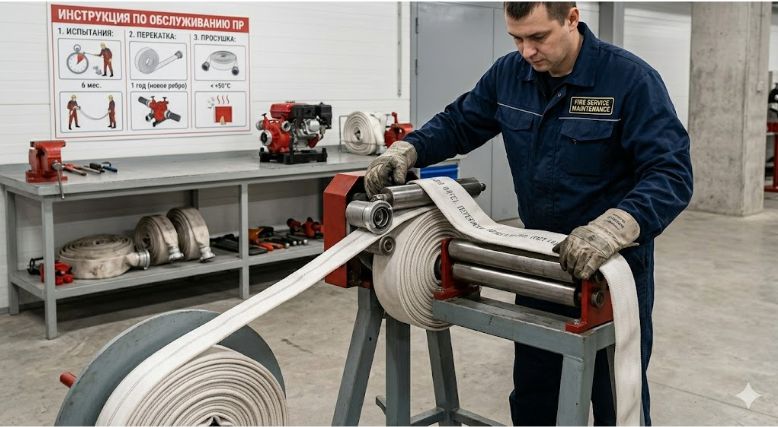

  • Перекатка: На новое ребро (смещение линии сгиба) — 1 раз в год.
  • Просушка: После использования обязательна сушка в тени при температуре не выше +50 °С.

Часто задаваемые вопросы (FAQ)

Какое давление выдерживает пожарный рукав?
Рабочее давление для РПК составляет 1.0 МПа, для РПМ — 1.6 МПа. Испытательное давление по регламентам обычно в 1.25–1.5 раза выше рабочего.

Какой объем пожарного рукава?
При номинальном диаметре 50 мм объем пожарного рукава длиной 20 м составляет около 40 литров. Для диаметра 150 мм этот показатель достигает 350 литров.

Как часто нужно менять рукава?
Нормативный срок службы составляет 10 лет. Гарантия производителя обычно — 3.5 года. Если при испытаниях выявлены свищи, изделие подлежит списанию.
